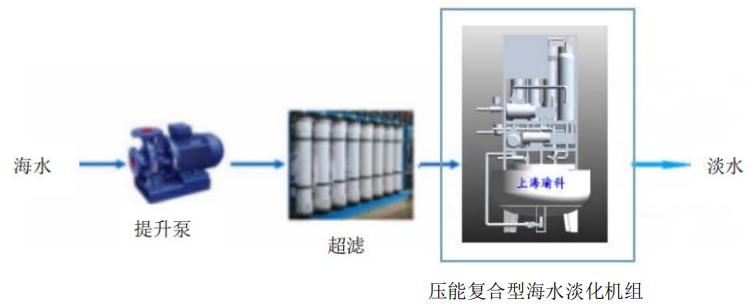

压能复合型海水淡化技术

压能复合型海水淡化机组将传统海水淡化工艺中的海水高压泵、能量回收装置和反渗透膜组件有机集为一体。压能复合型海水淡化机组主要由“膜泵集成系统”和“系统能量回收一体机”两部分组成，膜泵集成系统集成了循环水泵和反渗透膜组件，系统能量回收一体机整合了传统高压泵的加压功能和能量回收机功能。

技术特点:

针对不同浓度含盐水（包括海水），在较大范围内，可以根据需要灵活调整浓水和淡水浓度；

"膜泵集成系统"与"系统能量回收一体机"完美匹配，机组高度集成，实现了全系统节能，并节约了30%左右的占地面积；

PLC智能化控制，一键启动及自动冲洗功能，反渗透膜的使用可靠性好，寿命长。

膜浓缩及能量回收一体化脱盐技术

传统的反渗透膜浓缩技术由于浓缩倍数低（一般3—5倍），致使进入蒸发结晶装置（MVR）的水量较大，从而导致运行能耗较高。而我司自主研发的膜浓缩及能量回收一体化技术，在降低运行能耗的同时可提高膜浓缩倍数，从而减少进入MVR蒸发结晶装置的水量，使系统运行能耗大幅下降。

技术特点：

纳滤分盐系统可降低杂盐产量90%

经过纳滤系统的高效分离后，纳滤产水侧的氯化钠含量高达98%以上，纳滤浓水侧的硫酸钠含量高达95%以上，再经过后续蒸发结晶系统可以得到高纯度资源化的晶体盐产品，和传统结晶工艺相比可降低杂盐产量90%；

能量回收机可节约能耗30-50%

能量回收机采用能量内循环模式，浓水直接返回到能量循环系统中，经过多个循环达到排放浓度后一次排放，最大限度降低能量损失；

膜泵集成系统节约占地30%

膜泵集成系统将循环水泵和反渗透膜组件集成为一体，基于流体理论，通过对泵和管路系统 的科学匹配，极大的提高了膜效率，减少膜组件的用量，降低膜系统建造成本的同时可节约占地面积30%。

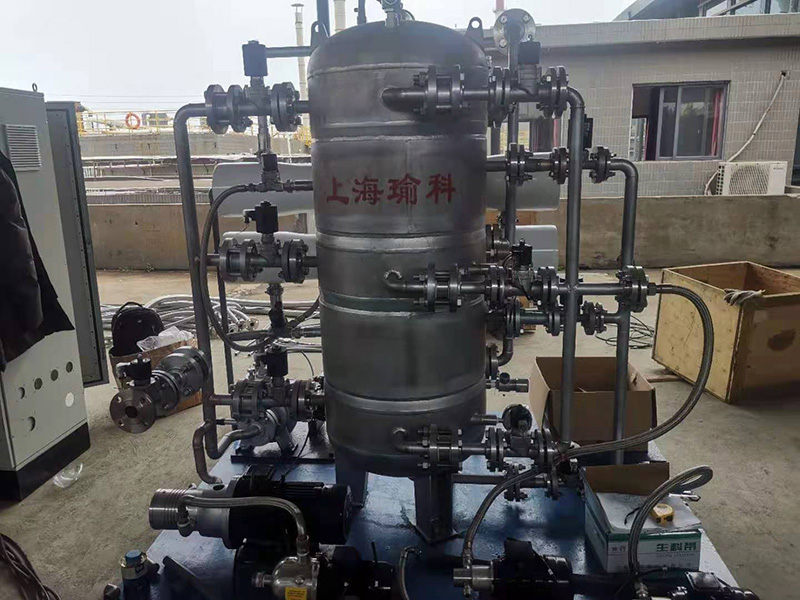

50t/d膜浓缩及能量回收一体化机组

新型MVR循环蒸发结晶技术

技术原理：

MVR是机械压缩再蒸发技术的简称，它是利用高能效蒸汽压缩机压缩蒸发系统产生的二次蒸汽， 提高二次蒸汽的热焓，并将二次蒸汽导入原蒸发系统作为热源循环使用。该技术大幅度降低了蒸发器生蒸汽的消耗量， 补充的生蒸汽也仅用于系统热损失和进出料温差所需热焓的补充，节能效果相当于十效蒸发系统，是目前国际上应用较为广泛和先进的蒸发结晶技术。

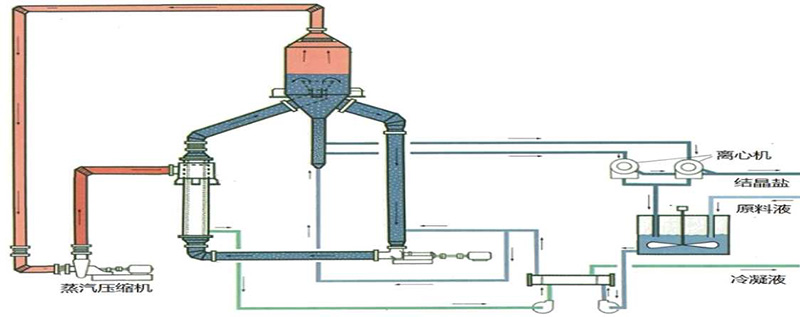

工艺流程：

高压反渗透浓水进入MVR系统进行蒸发浓缩，经过MVR雾化蒸发器浓缩后，最大程度地实现了浓盐水的减量化，出口料液接近饱和浓度，然后进入结晶分离器产出结晶盐颗粒，蒸发结晶后的剩余母液进入系统继续处理。

新型MVR技术特点：

采用T形雾化蒸发器（公司专利产品），合理降低蒸发器高度，增加有效蒸发面积；

离心水泵与螺杆蒸汽压缩机完美结合，实现浓盐水连续循环高效蒸发，能耗降低30% 。

新型催化湿式氧化（CWAO）技术

技术原理：

催化湿式氧化（Catalytic Wet Air Oxidation，简称CWAO）是指在高温（125-320℃）和高压（5-20MPa）条件下，以空气中的氧气为氧化剂，在液相体系中，将废水中的有机物氧化分解为无机物或小分子有机物的过程。主要应用在处理活性污泥、农药废水、染料废水、含酚废水上，因为运行的条件苛刻及成本高昂，所以还未在工业废水处理领域大规模应用。

我司采用专用催化剂及新型催化湿式氧化反应系统，在提高处理效果的同时，降低反应温度（200℃）和压力（3MPa），从而大幅降低设备投资费用和运行成本。

工业废水近零排放综合节能技术

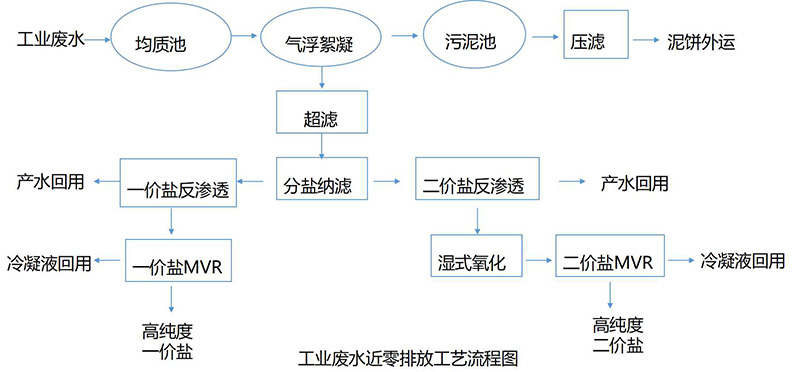

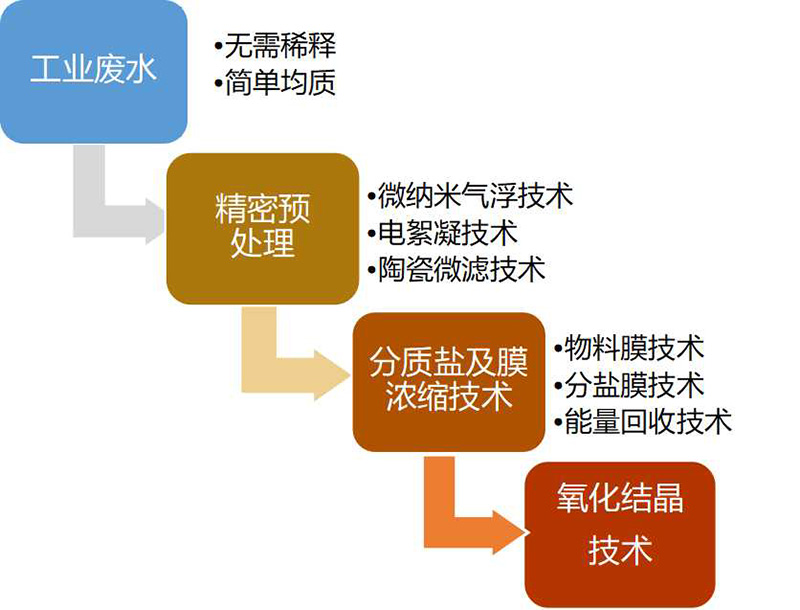

针对国内高含盐废水处理存在的技术和成本难题，公司采用理化法工艺，开展了高含盐有机废水处理与分质盐资源化技术研究，通过不断对印染、电镀、煤化工、钢铁、焦化等行业高含盐废水进行小试和中试，取得了多项具有自主 知识产权的专利技术，掌握了废水深度处理近零排放及资源化关键技术，形成了"精密预处理—分级膜浓缩—催化湿式氧化—分质盐结晶"为主的核心处理工艺。

与传统工艺比较：

膜法脱盐系统能量回收机及其技术

现有膜法海水淡化工厂成本比例

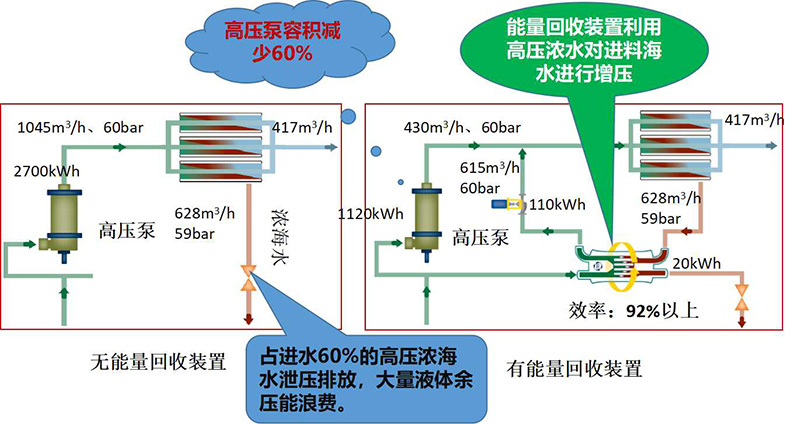

能量回收机对于海水淡化的贡献-减小高压泵容量

通常海水淡化系统的产水率40%，剩余60%的海水成为高压浓海水，能量回收装置利用高压浓水对进料海水进行增压，可使高压泵容量下降60%，这样基本不会增加设备总投资。

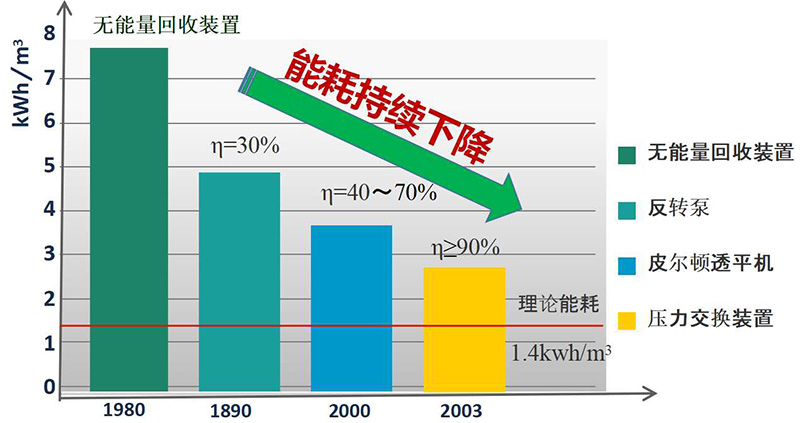

能量回收机对于海水淡化的贡献-降低制水能耗

应用能量回收装置，可使海水淡化能耗下降50%以上。早期海水淡化吨水能耗在7-8度电，随着能量回收技术的不断进步，能耗持续下降，目前运用最新的PX能量回收技术，吨水能耗已小于3.5度电。

能量回收机应用现状

能量回收机是一种利用RO高压浓水对进料原水进行增压的装置，目前主要用于海水淡化领域。常见的有盘配流式压力交换机和阀控压力交换等几种形式，其关键技术已被国外公司专利垄断。

以海水淡化为例，使用能量回收装置可使能耗下降50%以上，有极为显著的节能效果。但市场上的能量回收机设备成本高、维护成本高、应用领域窄，极大限制了能量回收机的推广。

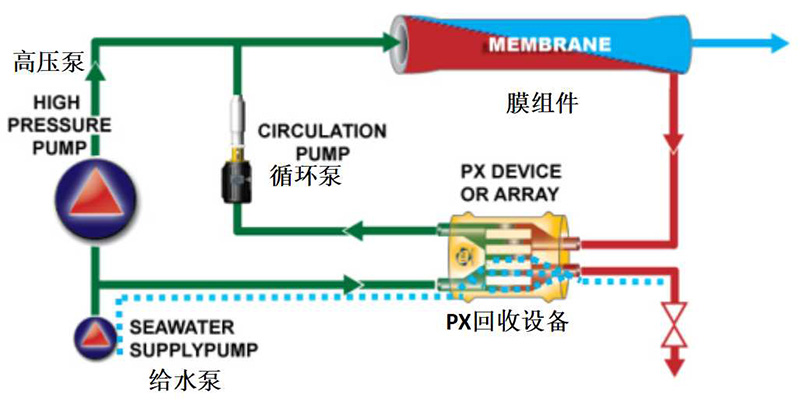

现有PX能量回收机原理图

能量回收机需要解决的核心技术问题

瑜科SPX能量回收机介绍

我司自主研发的SPX能量回收设备，使用全新技术，节约能耗效率更高、设备成本更低。我司拥有全部知识产权，不受国外专利影响。

SPX能量回收机不但可用于海水淡化，还可用于中水回用以及工业含盐废水零排放等领域，不需专门定制即可适用多种应用场所，极大扩展了能量回收机的使用场所。

产品特点：更紧凑；更全面；更高效；更稳定；更安全；更友好。

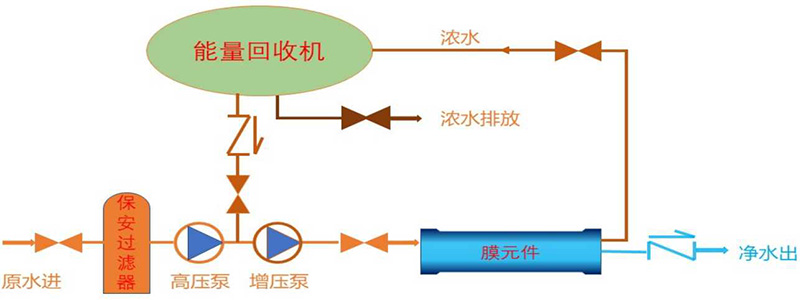

SPX能量回收工作原理图

瑜科SPX能量回收机特点-更紧凑

SPX能量回收设备配合瑜科专利的"膜泵集成系统"使用，将循环水泵和反渗透膜组件集成为一体。基于流体理论，通过对泵和管路系统的科学匹配，极大的提高了膜效率，减少膜组件的用量。降低膜系统建造成本的同时节约空间可达40%。

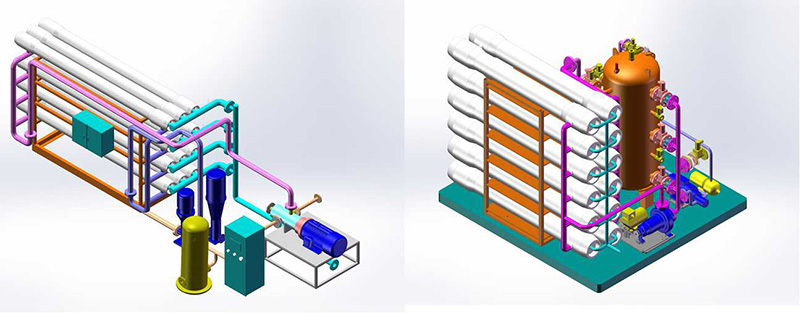

常规系统与瑜科SPX系统占地对比

瑜科SPX能量回收机特点-更全面

我公司首次提出交互动态波形流体技术及全新的系统能量回收理念，周期性循环工作的模式使系统可以根据实时工况要求，通过调节时间周期就可以实现对产水水质、产水率、系统压力的综合调节，可以灵活应对进水水质和温度等因素的变化对反渗透系统的影响。SPX能量回收机可根据需求自行调节产水量，组合简单自由灵活，不需要特殊定制即可满足绝大多数应用场景。

交互波形技术

瑜科SPX能量回收机特点-更高效

SPX能量回收机使用全新的技术工艺，设备泄漏量极小，可忽略不计。既可在现有设备基础上进行改造，又可配合瑜科特有的膜组件使用。当配合使用瑜科特有的膜组件时，可在国外能量回收机的基础上再节能20-30%左右。

瑜科SPX能量回收机特点-更安全、更稳定

SPX能量回收机使用耐海水不锈钢、双相钢以及玻璃钢等材料，而且无运动部件，系统性能更安全、更稳定。

瑜科SPX能量回收机特点-更友好

应用领域

海水淡化

印染行业

电镀行业

造纸行业

钢铁行业

焦化行业

煤化工行业

石化仓储行业含油含盐废水

SPX能量回收机型号说明

SPX能量回收机产品系列表
