➢ 含盐废水浓缩方案概述
| 原理 | 方法 | 浓缩倍率 | 能耗及运行成本 | |
| 热法 | 以”蒸发-冷却“ 结晶为主 | • MVR • 卤水结晶 | 高，可超过溶解度使质析出 | 耗能极大，浓缩过程中需要使溶剂汽化，能量 主要消耗在”液相-气相“相变热上 |
| 冷法 | 以膜法浓缩为主 | ➢ DTRO膜浓缩 ➢ STRO膜浓缩 ➢ 中空纤维管式膜浓缩 ➢ HPRO膜浓缩 ➢ 。。。 | 相对略低，最大可接近但不超过溶解度 | 能耗低，能量直接用于克服盐溶液渗透压和膜 间阻力及管道阻力做功，使溶剂分离 |
★ 理想解决方案：冷热结合，取长补短。在冷法膜浓缩上用更低的能耗实现更高的浓缩比，用热法实现最终的浓缩分离。
膜法高倍浓缩：
• 基于半渗透原理和压力驱动膜分离技术
• 膜法对高含盐水进行超高倍再浓缩达到浓盐水减量目的
• 意义：
➢ 降低后续热法蒸发结晶设备投资成本
➢ 减量=节能
➢ 瑜科膜法高倍浓缩工艺与反渗透浓缩工艺对比
| 传统反渗透膜浓缩工艺 | 瑜科膜法高倍浓缩工艺 | |

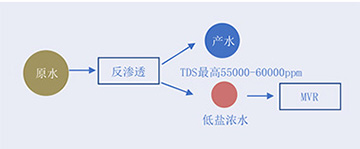

| 原理 | 传统反渗透浓缩后，后端直接采用热法蒸发结晶，蒸发结 晶设备处理量大，投资成本高，处理成本高。 | 高浓缩倍率：浓水可接近饱和浓度。大大减少了后续热法蒸发工 艺处理量。 |
| 方法 |  |  |
| 性能比较 | ◆ 基于渗透压原理，浓水TDS越高，需要的工作压力就越大，对设备的压力等级要求高，耗能也高； | √ 低压运行：采用循环错流的工作模式，对管路进行了流体优 化，压力低于7Mpa； |
| ◆ 高浓缩倍率，会造成膜容易污染、堵塞。 | √ 高效率膜组件：配备瑜科独有专利的膜技术，瑜科高倍浓缩 膜具有抗污染，通量大等特点。 | |
| ◆ 小系统不配能量回收机，运行能耗高 ◆ 大中系统配能量回收机，投资成本高 | √ 投资及运行成本低：配备瑜科独家专利的SPX能量回收系统， 性能指标和性价比均优于进口品牌，运行吨耗低； |

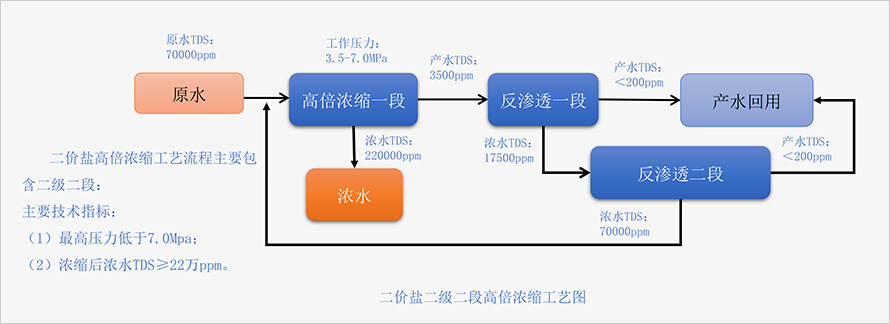

➢ 瑜科膜法高倍浓缩解决方案
• 进水高含盐
• 高倍浓缩膜组件+SPX能量回收系统+反渗透膜系统
• 目标：产水回用，浓水接近饱和减少后续蒸发结晶量
➢ 瑜科膜法高倍浓缩产品介绍:SPX能量回收系统
• 理念新
• 处理范围大：适用于 TDS：2000ppm~70000ppm，用途涵盖
➢ 苦咸水
➢ 海水淡化
➢ 各个浓度的工业含盐废水
➢ 浓水的进一步浓缩，实现浓水减量化
• 智能化
采用周期性循环工作的模式，通过调节时间周期就可以实现对产水水质、产水率、系统压力的综合调节
• 应用领域广
可根据需求自行调节产水的浓度和产水量，组合简单自由灵活，不需要特殊定制即可满足绝大多数应用场景。
• 适配全面解决方案
配合瑜科高盐废水分质盐技术和全膜法高倍浓缩技术形成工业含盐废水处理及盐湖提锂完整工艺包。
➢ 瑜科膜法高倍浓缩产品介绍:高倍浓缩膜
高倍浓缩膜基本参数：
规格尺寸：主要有8040和4040两种；
压力等级：7 Mpa；
高倍浓缩膜标准化的规格尺寸，可以广泛适用于市面上相对应压力的膜壳，高倍浓缩膜规格尺寸和压力等级的通用性，使得高倍浓缩膜可以更加方便推广与使用。
| 膜性能参数对比 | ||||
| 参数 | 高倍浓缩膜 （HCON） | RO | DTRO | ED |
| 材质 | 改性聚酰胺 | 聚酰胺 | 聚酰胺 | 聚苯乙烯/季胺基团 |
| 流道 | 0.6-0.9 mm | 0.6-0.9 mm | 3 mm | 1-2 mm |
| 膜面积 | 34-37㎡ | 34-37㎡ | 9.4㎡ | 200-400㎡ |
| 膜形式 | 卷式膜 | 卷式膜 | 卷式膜 | 平板式 |
| 耐COD含量 | ≦1000ppm | ≦100ppm | ≦5000ppm | ≦1000ppm |
| pH适用范围 | 3-12 | 3-12 | 3-12 | 1-13 |
➢ 高倍浓缩膜技术对比
| DTRO | STRO | 中空纤维管式 | 瑜科高倍浓缩膜 | |
| 原理 | ||||
| 方法 | • 主要部件有碟片式反渗透膜片、导流盘、O型密封圈、中心拉杆和膜壳，由于每个导流盘上都有密封圈，每次检修需要把DTRO膜柱拆开，检查每个密封圈，整体工作量很大，增加了后期维护的工作量，加大了维护的劳动强度； • 且由于结构复杂，易损件较多，导致易损坏。 | • 卷式膜，其工作原理仍然是高压泵克服高含盐水的渗透压将进水分为纯净水从中心产水管汇集后于组件端头的产水口排出、未透过膜的浓水从浓水口排出。 • 压力等级高，需要单独配备能量回收机，设备投资成本高，运营成本高，立式安装方式占地面积大，维护麻烦。 | • 设备压力等级高，造价高昂，每一段产水端需要配备普通的反渗透，设备总体投资成本高，运营成本高，占地面积大，维护麻烦。 | • 采用循环错流的工作模式，次高压完成超高压工作，原理先进、能耗低（单段吨水电耗低于 3.5 kwh） • 膜法高倍浓缩具有浓缩比可调的特性，采用两级多段的组合方式，可以灵活采用不同段数的组合方式达到所需要的浓缩比， • 结构简单，通用性高，效率高，无堵塞 |
| 处理范围 | 12万ppm | 12万ppm | 20万ppm | 多段可浓缩到 22万ppm。 |
| 工艺对比 | ||||||||
| 参数 | 瑜科膜法 高倍浓缩 | HPRO | DTRO | STRO | 中空纤维管 | MVR | 三效蒸发 | |
| 操作压力/Mpa | 7 | 12 | 12 | 12 | 7 | 0.1-0.2 | 0.1-0.2 | |
| 进水盐度/%(NaCl) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | |
| 浓缩盐度/%(NaCl) | 12（单段） | 12（最高） | 12（最高） | 12（最高） | 12（单段） | 饱和浓度 | 饱和浓度 | |
| 能耗 | 电耗 （kwh/m3） | ≤ 3.5（单段） | 9-10 | 12-15 | 12-15 | 12-15（单段） | 80-100 | 100-150 |
| 工艺 对比 | 工艺复杂程度 | 简短，易操作 | 简短，易操作 | 复杂 | 复杂 | 复杂 | 复杂 | 复杂 |
| 浓缩倍率 | 高 | 低 | 低 | 低 | 高 | 高 | 高 | |
| 产水TDS | <100 mg/L | 2000~ 3000 mg/L | 2000~ 3000 mg/L | 2000~ 3000 mg/L | <100 mg/L | <100 mg/L | <100 mg/L | |

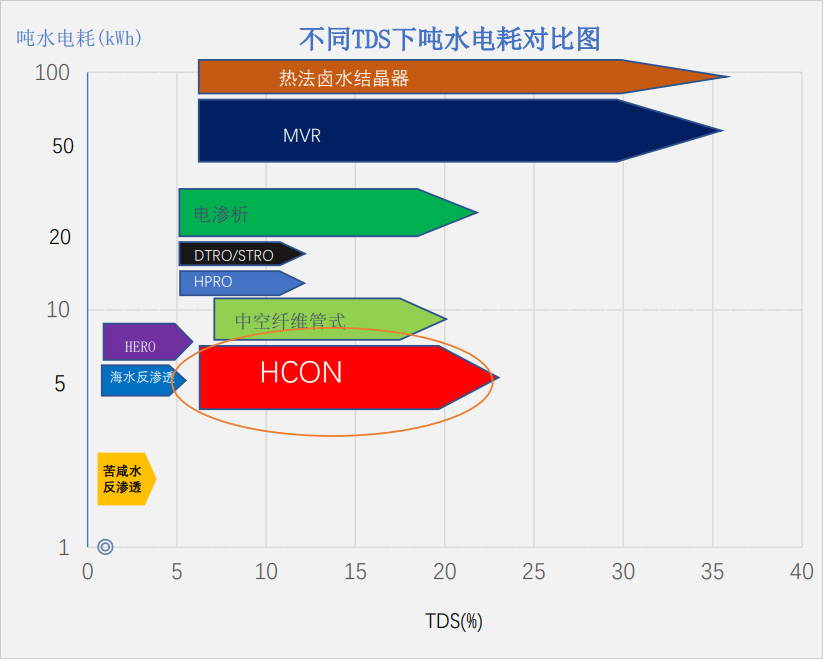

➢ 浓缩方法适用范围及能耗对比
瑜科膜法高倍浓缩技术（HCON）是卤水浓缩技术的一项重大技术突破，具有以下优点：
➢ 高浓盐水减量后，后续蒸发结晶设备处理量降低，投资成本降低；
➢ 与热法系统相比，它仅使用电能，浓水减量后降低蒸发结晶设备的总运营成本，耗能降低；
➢ 它的运行与标准反渗透相似，不需要非常高的技术要求，操作简单方便。
➢ 瑜科膜法高倍浓缩工艺包
瑜科膜法高倍浓缩技术运用广泛，在零排放工艺中所处的工艺位置如下图所示：
